一、隧道照明设计标准及原则
在进行隧道照明设计时,我们参照了《JTJ026.1—1999公路隧道通风照明设计规范》和《城市道路照明设计标准/CJJ45-2006》两个标准:

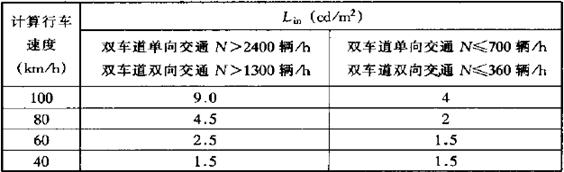

入口照明区间长度及路面最低亮度标准见表1:
表1
隧道内部基本照明及夜间照明标准见表2:
表2
中间段亮度参数见表3
表3
隧道各段照度要求见表4
表4
二、设计方案
1、 照明光源及灯具的选择
照明光源及灯具的合理选择是保证隧道照明质量的关键。因此必须根据当地的气候环境进行选择照明光源及灯具。
2、 照明灯具的布置
隧道照明灯具的布置,除考虑亮度分布外,还要考虑闪光,诱导性,灯具维修方便,其布置形式主要有三种,即相对排列,交错排列和中央排列。为了避免灯具不连续直射光由侧面进入驾驶室造成"闪光"的不快感,尽量不将灯具装在侧面,而装在隧道顶部两侧或中央,且安装高度应在路面以上 4m 为宜。照明灯具呈线形分布。
三、 实例说明
以某地一隧道为例:隧道总长500米,洞宽13米,隧道高10米,属于高速路段隧道。
照明灯具分基本照明和加强照明。基本照明在全部隧道长度内均布,采用英铂70W LED灯具替代原来的150W高压钠灯,间距12米,交错布置,全天候亮灯。加强照明分别布置在隧道入口,过渡段及出口位置,采用英铂130W LED灯具替代原有的400W高压钠灯,对称布置灯具,灯距分别为1m、3m、6m,根据各段照度要求来确定,白天根据洞外亮度分回路启闭或调光,夜间熄灭。灯具均安装在两侧洞壁距离地面6米左右位置。隧道灯具布置平面图见图1。
图1
四、英铂LED隧道灯综合效益评估
1、高效节能,直接经济效益明显
隧道路灯一天24小时不间断亮灯,假设每度电价0.79元。某隧道推广应用LED隧道灯进行节能改造后,则直接经济效果分析如表5所示:
比较项目 |
高压钠灯 |
LED路灯 |
高压钠灯 |
LED路灯 | ||
耗电量 |
光源功率(瓦) |
150 |
70 |
400 |
130 | |
配电器(瓦) |
镇流器 |
开关电源 |
镇流器 |
开关电源 | ||
15 |
14 |
40 |
26 | |||
灯具总功率(瓦) |
179 |
90 |
476 |
168 | ||
平均每天亮灯时间(小时) |
24 |
24 |
24 |
24 | ||
每天耗电量(千瓦时) |
4.30 |
2.16 |
11.42 |
4.03 | ||
节电率估算 |
\ |
49.72% |
\ |
64.71% | ||
电费 |
电价(元/度) |
¥0.79 |
¥0.79 |
¥0.79 |
¥0.79 | |
每月电费(单盏) |
¥101.82 |
¥51.19 |
¥270.75 |
¥95.56 | ||
隧道路灯数量(盏) |
102 |
102 |
260 |
260 | ||
每月节约支出(小计) |
\ |
¥5,163.57 |
\ |
¥45,549.50 | ||
维护费用 |
光源 |
寿命 |
<1年 |
>10年 |
<1年 |
>10年 |
每年更换次数 |
1次 |
0次 |
1次 |
0次 | ||
单价(元/盏) |
¥70.00 |
\ |
¥90.00 |
\ | ||
小计(元) |
¥70.00 |
¥0.00 |
¥90.00 |
¥0.00 | ||
配电器 |
寿命 |
镇流器5年 |
\ |
镇流器5年 |
\ | |
每年更换次数 |
0.2次 |
\ |
0.2次 |
\ | ||
单价(元/个) |
¥150.00 |
\ |
¥150.00 |
\ | ||
小计(元) |
¥30.00 |
¥0.00 |
¥30.00 |
¥0.00 | ||
人工费 |
工价 |
¥40.00/盏次 |
\ |
¥40.00/盏次 |
\ | |
更换次数 |
1次 |
\ |
1次 |
\ | ||
小计(元) |
¥40.00 |
¥0.00 |
¥40.00 |
¥0.00 | ||
每年维护支出(合计) |
¥140.00 |
¥0.00 |
¥160.00 |
¥0.00 | ||
每年节约支出(小计) |
\ |
¥140.00 |
\ |
¥160.00 | ||
投资回报 |
每盏灯平均每年节省电费 |
\ |
¥607.48 |
\ |
¥2,102.28 | |
每盏灯平均每年节省维护费 |
\ |
¥140.00 |
\ |
¥160.00 | ||
隧道路灯数量(盏) |
102 |
102 |
260 |
260 | ||
平均每年可节省电费 |
¥61,962.80 |
¥546,594.05 | ||||
平均每年可节省路灯维护费 |
¥14,280.00 |
¥41,600.00 | ||||
LED路灯设备投入费用 |
| |||||
预期合同能源管理合同期 |
≈3年 |
表5
五、结论
LED路灯作为新型高效的绿色环保照明灯具,替代传统照明是大势所趋,LED照明行业必将产生巨大的经济和社会效益。用LED进行隧道照明是一个新的领域,从理论上分析得到LED进军隧道照明不存在大的技术瓶颈,从有限的相关工程案例上也可以看出,此项技术带来的成果和效果是明显且喜人的。
合同能源管理作为新兴产业的一种新模式,能得到推广应用,需要我们企业努力,也需要各级政府和社会的大力扶持,英铂光电科技有限公司希望能以创新的技术、专注的热情、优质全面的服务,投身到LED照明节能的事业中,为节能减排做出贡献。
